SISTEMA CONSTRUTIVO – ICF – POLIESPANSO^®

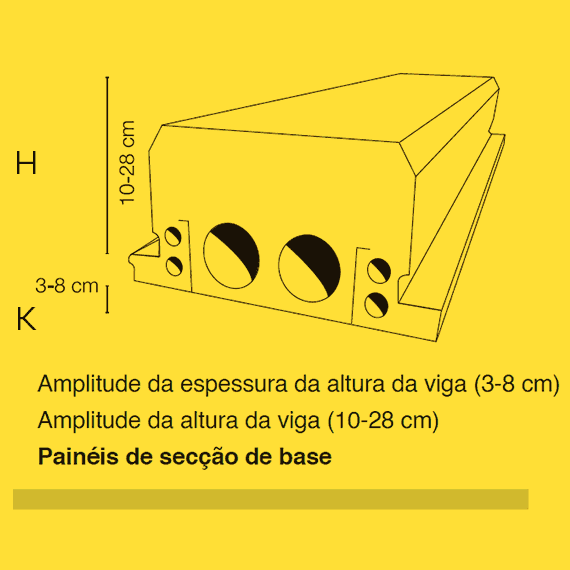

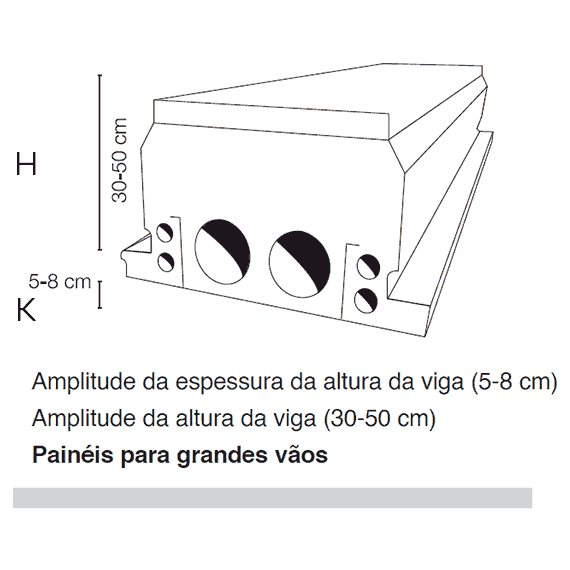

As principais variáveis do ICF devem ser identificadas de acordo com cada aplicação e projeto:

• H - altura da viga de betão estrutural reforçada (10 a 50 cm de altura) + 5cm de capuz
• K - grossura da folha de insolamento térmico sob a viga (entre 3 e 8cm de espessura)
• L - comprimento dos elementos que irão cobrir o piso

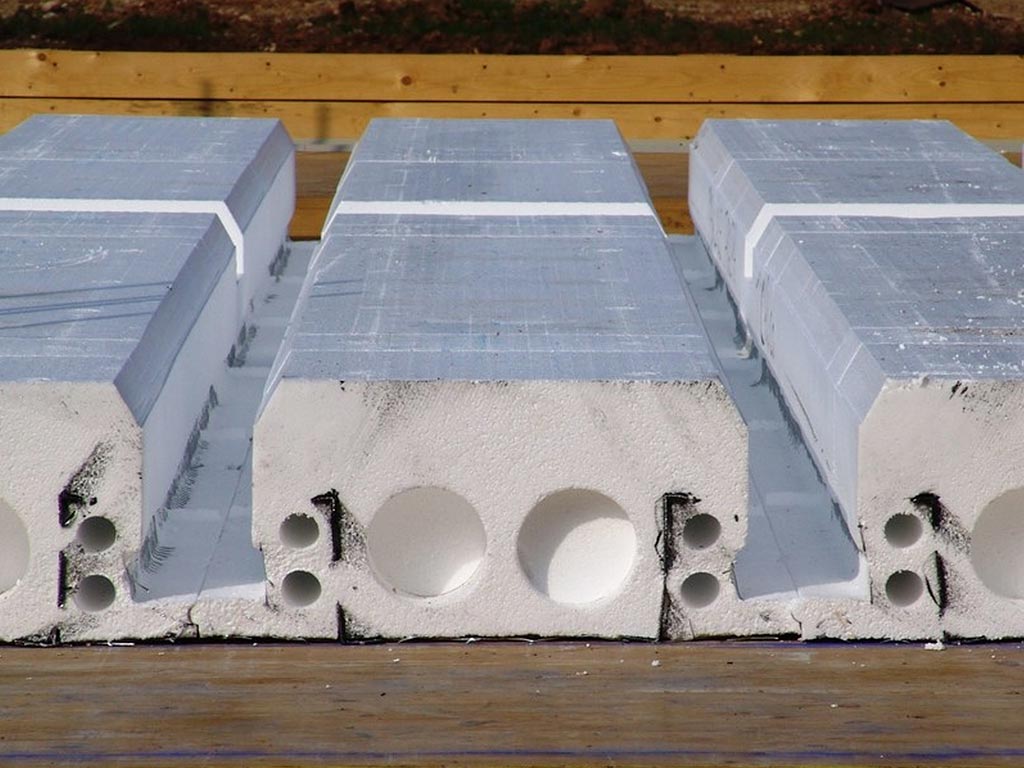

A sua performance de qualidade tem resultado na junção estrutural entre poliestireno e os perfis de metal galvanizado estrategicamente perfurados e moldados. A união entre a massa de espuma e as incersões metálicas interiores fornecem aos painéis a solidez e auto-suporte necessários para suportar a primeira fase de carga, como betão fresco, armadura de reforço, trabalhadores, entre outros, mesmo com um peso mínimo (7kg/m2). O chão é feito de paineis EPS 100, produzidos continuamente com várias espessuras, entre um mínimo de 18cm a um máximo de 32cm. Existem painéis para vãos projetados que podem ser produzidos até com 50cm de espessura, sendo que este aumento a partir dos 30cm é fabricado com EPS 70, para garantir as capacidades de isolamento requeridas.

As Lajes de Metal Plastbau^® estão disponiveis nos seguintes modelos, tendo em conta o tipo de aplicação e acabamento interior desejado:

• Modelo I com malha de porta de gesso galvanizado; para acabamentos interiores em gesso
• Modelo C - sem rede de gesso: para acabamentos interiores a seco (estilo placa de gesso cartonado)
• Modelo S - EPS: apenas para uso com louças sanitárias ou chão ventilado

ACESSÓRIOS PARA LAJE DE METAL PLASTBAU^®

• Viga da Laje inferior em formato EPS, com 3/4/5/6/7/8cm de espessura para isolamento térmico das vigas

As principais variáveis do ICF devem ser identificadas de acordo com cada aplicação e projeto:

• grossura das lajes EPS interiores (entre 3 e 10cm de espessura) para isolamento termico.
• grossura das lajes EPS exteriores (entre 3 e 25cm de espessura) para isolamento termico.
• distância interna entre as duas lajes EPS (entre 12 e 30cm de espessura) que se tornará a espessura do reforço de betão.
• diâmetro de armadura vertical da moldura interior (entre 8/10mm diâmetro).

As unidades têm o tamanho de 120cm (ou menos) de largura e altura projetada. Elas são colocadas lado a lado e atadas para criar uma estrutura rigida de ICF, pronta para ser integrada com as varas de reforço e a consequente colocação do betão; a PAREDE PLASTBAU^®3 é adequada a qualquer tipo de projeto.

Um painel de PAREDE PLASTBAU^®3 standard, com 120cm de largura e 300cm de altura, pesa cerca de 22kg.

Duas pessoas conseguem facilmente mover e posicionar a parede sem o uso de equipamento para a sua colocação.

A PAREDE PLASTBAU^®3 standard está sempre disponível com tampas de espessura em ambas as folhas EPS; se requesitado, existem 2 outros modelos disponiveis dependendo do tipo de aplicação e acabamento exterior desejado:

• TAMPA EMBUTIDA para a folha EPS externa ou
• TAMPA NIVELADA na folha EPS externa

As tampas são aparafusadas e podem ser usadas como um fixador tanto para elementos de acabamento seco exteriores e interiores.

ACESSÓRIOS PARA PAREDE PLASTBAU^®3

• Guias de metal galvanizado 4 x 5.5. x 4cm – 4 x 6.0 x 4cm – 4 x 8 x 4cm como guia de alinhamento do perfil, de forma a fixar as lajes internas de cada PAREDE PLASTBAU®3 ao piso
• Banca EPS 150, 12/15/20/25/20cm de largura e 5/7.5/10/12.5/15cm de espesssura para as terminações das últimas paredes, janelas e portas à espessura da parede
• Lajes EPS 150, 120cm de largura e 5/7.5/10/12.5/15/20cm de grossura para os cantos finais e sob janelas e vergas

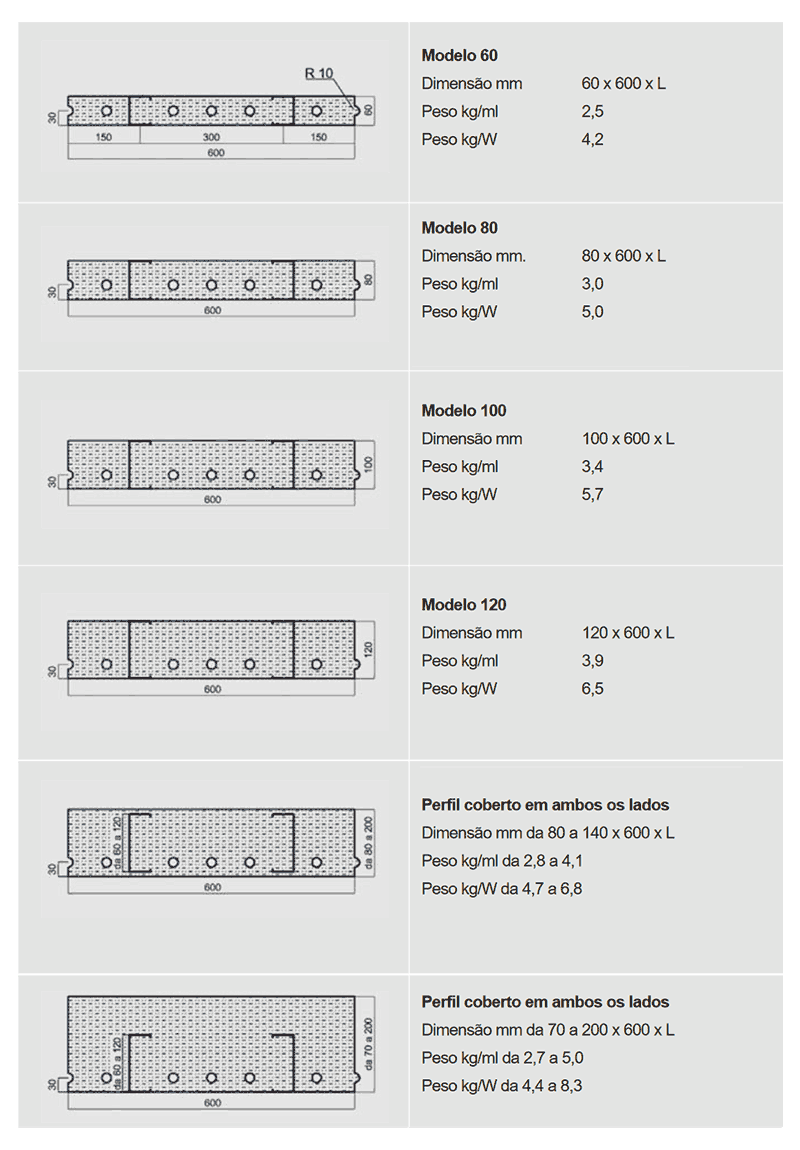

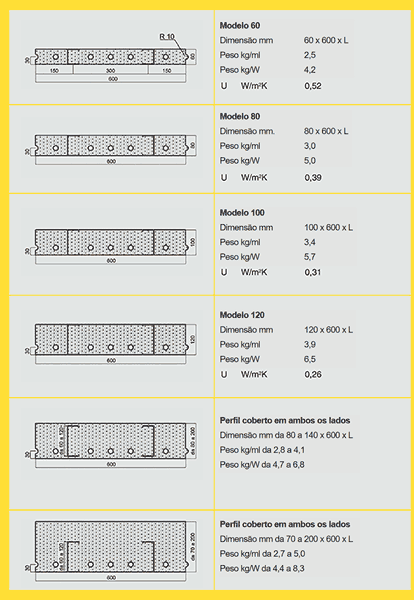

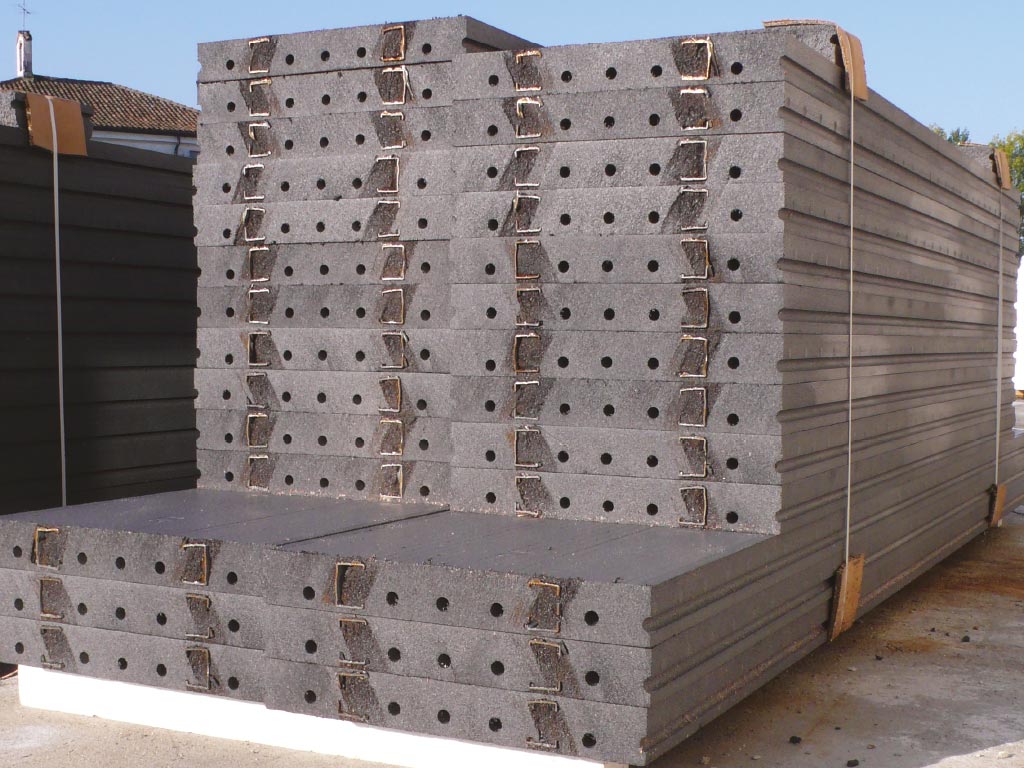

Em paíneis standard de 6, 8, 10 e 12 cm de espessura, a altura dos dois perfis metálicos internos embutidos em EPS corresponde à espessura do painel onde deverão ser aplicados. O perfil máximo tem 12cm de altura.

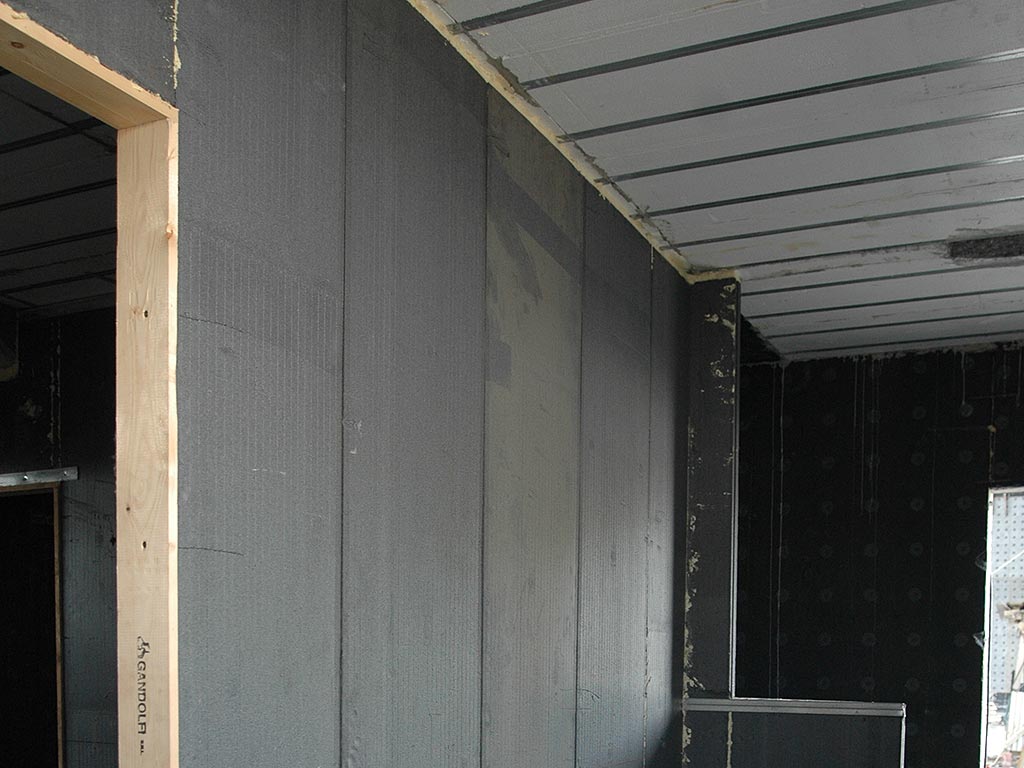

Se requisitado, também é possivel executar DIVISÓRIAS PLASTBAU com perfis metálicos com EPS internos e/ou externos de 12cm, estão também disponiveis até aos 20cm de espessura.

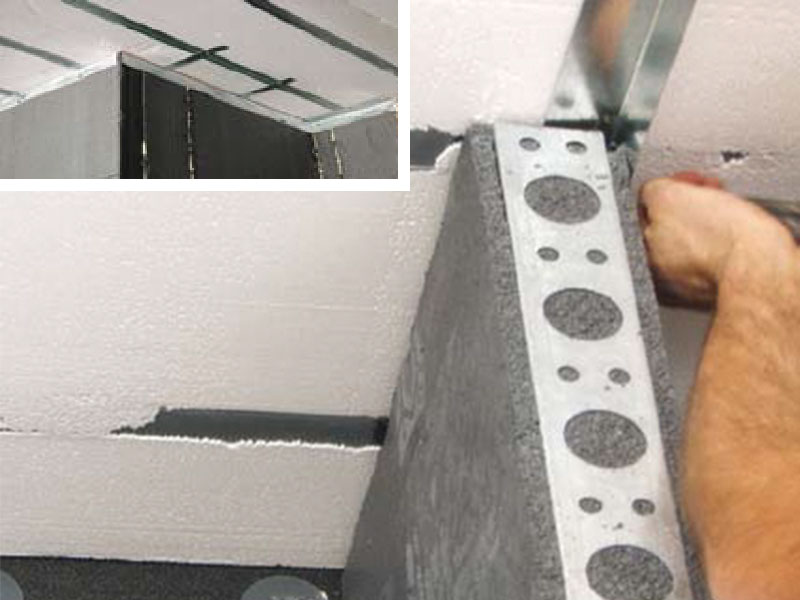

Os perfis metálicos das Divisórias Plastbau^® podem também ser utilizados como âncoras para acabamento seco como pladur ou outros tipos de painéis.

As Divisórias Plastbau^® são fácil e comodamente transportadas para pisos inferiores e superiores graças aos seus perfis metálicos em L; substituindo as partições internas das paredes tradicionais com estrutura de pilares e traves feitos com tijolo perfurado. A sua colocação é extremamente simples e rápida, e as técnicas de colocação variam dependendo da especificadade de cada projeto.

ACESSÓRIOS DAS DIVISÓRIAS PLASTBAU^®

• Perfis metálicos com formato em L de 50x50mm – para servir de âncora aos pisos superiores e inferiores
